板式吸收塔金屬泡罩塔盤/塔板的應用原理

  • 更新時間:  2021-03-10
  • 訪問量:  728
  • 產品型號:
  • 簡單描述
  • 板式吸收塔金屬泡罩塔盤/塔板的應用原理工作時,液體由上層塔盤經降液管流入下層塔盤,然后橫向流過塔盤板,流入再下一層塔盤;氣體從下層塔盤上升進入升氣管,通過環形通道再經泡罩的條形孔流散到泡罩間的液層中。
詳細介紹
品牌自營品牌幾何形狀其他
填料方式其他應用領域環保,化工,石油,能源,綜合

  板式吸收塔金屬泡罩塔盤/塔板的應用原理通常用來使蒸氣(或氣體)與液體密切接觸以促進其相互間的傳質作用。塔內裝有多層水平塔板,板上有若干個供蒸氣(或氣體)通過的短管,其上各覆蓋底緣有齒縫或小槽的泡罩,并裝有溢流管。操作時,液體由塔的上部連續進入,經溢流管逐板下降,并在各板上積存液層,形成液封;蒸汽(或氣體)則由塔底進入,經由泡罩底緣上的齒縫或小槽分散成為小氣泡,與液體充分接觸,并穿過液層而達液面,然后升入上一層塔板。短管裝在塔內的,稱內溢流式;也有裝在塔外的,稱外溢流式。泡罩塔廣泛用于精餾和氣體吸收。

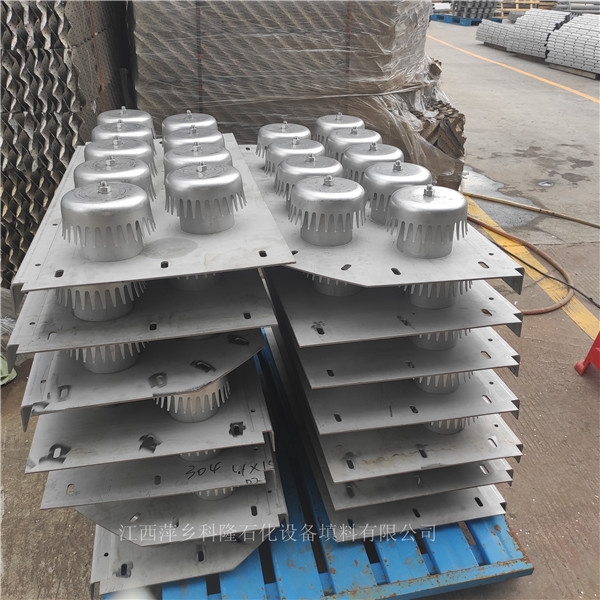

下圖為DN150異形泡罩塔盤

    板式吸收塔金屬泡罩塔盤/塔板的應用原理如按氣液在塔板上的流向板式塔可分為:氣-液呈錯流的塔板;氣液呈逆流的塔板;氣液呈并流的塔板。按有無溢流裝置又可分為:有溢流裝置板式塔;無溢流裝置板式塔。 按塔盤結構又可分為泡罩塔盤、浮閥塔盤、固閥塔盤、篩板塔盤等等。

    泡罩塔盤是化學工業中使用早的一種典型的鼓泡型板式塔盤,在蒸餾、吸收等兩相傳質設備中占有主導地位。 泡罩塔盤主要優點: 1、塔板效率高,且在較寬的負荷范圍內也能保持高效;2、生產能力較大;3、操作穩定,彈性大,適用范圍廣,不易阻塞等。4、氣、液兩相接觸充分,傳質面積大,因此塔盤效率高。 5、操作彈性大,在負荷變動范圍較大時,仍能保持較高的效率。6、具有較高的生產能力,適合大型生產。7、不易堵塞,介質適應范圍廣,操作穩定可靠。

金屬泡罩塔盤在塔盤板上開許多圓孔,每個孔上焊接一個短管,稱為升氣管,管上再罩一個“帽子”,稱為泡罩,泡罩周圍開有許多條形孔,工作時,液體由上層塔盤經降液管流入下層塔盤,然后橫向流過塔盤板,流入再下一層塔盤;氣體從下層塔盤上升進入升氣管,通過環形通道再經泡罩的條形孔流散到泡罩間的液層中。
