金屬液體收集再分布器的作用

  • 更新時間:  2020-10-13
  • 訪問量:  527
  • 產品型號:
  • 簡單描述
  • 金屬液體收集再分布器的作用可保證液體不致于漏在升氣孔內,而完全通過斜板受液后再流進分布槽里,實現填料滴流液的收集。
詳細介紹
品牌自營品牌應用領域化工,石油,能源,冶金,綜合

   金屬液體收集再分布器的作用屬于化工分離領域塔內件中液體收集裝置、液體分布裝置的組合與改進。具有在塔內占用空間小、結構簡單、液體收集再分布效果好的特點??蓮V泛用于化工、石油化工、制藥、化肥等工業領域的塔器中,用于液體的收集再分布。

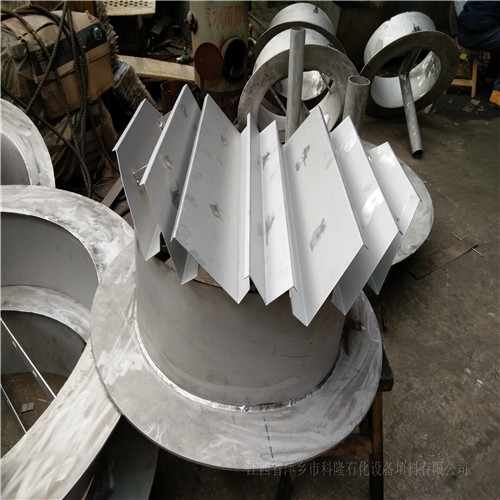

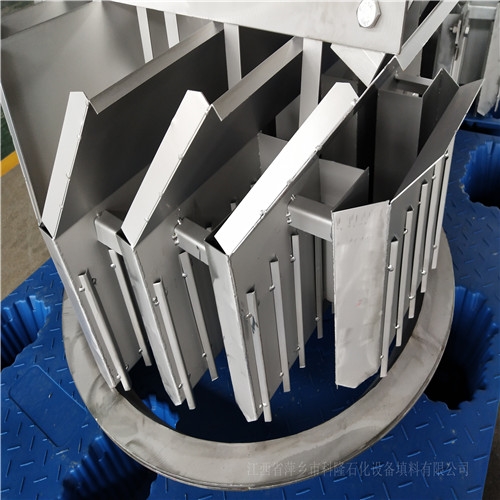

   金屬液體收集再分布器的作用壁流的液體收集錐體環、填料滴流的收集受液斜板、相互平行設置的兼有集液功能的液體分布槽,其特征在于上置的壁流液體收集錐體環為一個倒錐體環,它的上底沿與塔壁嚴密連接,錐體環之下的填料滴流收集受液斜板,它設置在兼有集液功能的液體分布槽槽板上,對于每一個槽體而言,連接在兩槽板上的斜板向左、右傾斜,它們相對于槽體底面的高度相等或不等,與水平面夾角相等或不等,斜板的寬度相等或不等,但必須保證兩個相鄰槽體的兩個相鄰不同傾向的斜板其水平投影相互連接或部分重疊,斜板的兩端設有堵板;斜板之下連接的兼有集液功能的液體分布槽,每個窄體槽由等高或不等高的兩槽體板及堵板構成,槽體底部開設液體分布孔,槽體板上部處于同一水平高度處開設溢流孔,槽底外側設有導液板,垂直各個平行槽方向,水平設置液體連通平衡槽。

    目前,在化工分離領域的填料塔中,為實現液體的收集與再分布,多數采用的是液體收集器和液體分布器,這是兩套獨立的塔內件,通過管路將它們連接后加以使用。這種方式實現液體的收集再分布,占用較大的塔內空間,使塔的有效分離空間減小,此外,它們的結構也往往比較復雜,而其效果卻難以令人滿意。
注:1、上述的錐體環或者是錐頂角為180°的一環形平板。

2、使用0.2~10毫米的鋼板,通過剪切、折彎、氣割、等離子切割、焊接等手段加以實現。

3、上述的收集受液斜板,或者是設置在一個槽體單邊槽板上的一塊兩端帶有折邊的斜板,此時必須保證斜板水平投影與相鄰槽體的水平投影連接或部分重疊。
